在地铁接地系统中，由于故障电流（杂散电流）的防护要求，接地网位于其结构底板下面，因此地铁站台的电气设备接地时，必须通过接地引下线与接地网连接。以往通常是直接从结构底板中引出接地引下线或通过PVC管引出接地引下线，采用这种方式，容易出现达不到故障电流（杂散电流）的防护要求，地下水容易从接地引下线处渗出，达不到地铁接地设计要求。

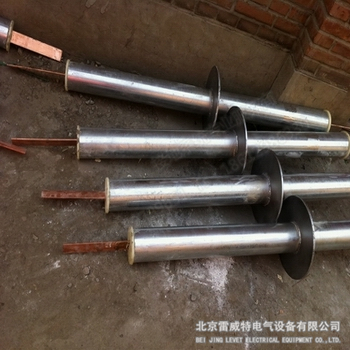

　　接地引出装置是由保护管、止水环、接地引出线、绝缘填充材料等几部分构成。保护管采用不锈钢材料，接地引出线采用T2铜排，保护管中空部分填充绝缘材料，具有结构合理、工艺成熟、稳定可靠、安装方便等特点。可以实现电力设备接地、信号设备接地、防雷接地与综合接地网相连接时，防止地下水渗出，达到故障电流（杂散电流）的防护要求。

型号规格

技术参数

1．水压试验 ≥ 0.5 Mpa          2．绝缘电阻 ≥ 20MΩ

注意事项

1．接地引出装置保护管外表面涂防锈漆（环氧煤焦油厚浆型防锈漆）。

2．接地引出装置保护管高出土建结构面100mm，接地引出线的预留长度高出保护管口不小于400mm。

3．接地引出装置保护管在结构底板中穿过（保护管与结构钢筋不接触），接地引出线与保护管间的中空部分用绝缘填充材料填充。

4．安装过程中要加强对接地引出装置的保护，防止发生机械损伤和化学腐蚀。

5．接地引出线与接地网的连接采用放热熔接方式。
